Sony EVI系列摄像机控制键盘 CK-101 (资料下载)

    REACHWIN CK-101摄像机控制键盘,是CK-100的更新换代产品。CK-101在保留了以往产品使用方便、性能稳定的基础上,进一步加强了与Sony EVI系列会议室型摄像机(Sony EVI-D100P、EVI-D70P、BRC-300P,EVI-HD1,EVI-H700等)的全面兼容性。并且采用了最新的3D摇杆、新增了RS422控制接口和超大液晶显示屏。



产品新增加功能

  1. 采用带3D功能的遥杆设计
  2. 新增加RS422控制接口
  3. 全新的外观设计,表面做拉丝处理
  4. LCD可以根据视角的需要调整角度
  5. 全新的按键设计,手感好

产品特点

  1. 高品质铝合金型材面板,全模具设计,美观时尚的外形。
  2. 大屏幕点阵(192*64)液晶显示屏,中文操作、菜单显示。
  3. 三维变速矢量摇杆。
  4. 加强的RS-485总线,充分体现了高效、优秀的RS-485总线管理功能。
  5. 一根双绞屏蔽电缆上可并接多达32个键盘,每个键盘独立与相关的设备进行双向半双工通讯。
  6. RS-232/RS-422全双工通讯接口,为用户扩展设备功能提供保障。
  7. RS-485、RS-422通讯接口,提供浪涌、静电及瞬间脉冲三重保护。
  8. 提供系统保密、安全机制;操作员上电注册,系统控制级别严谨。
  9. 摄像机镜头的光圈、变焦、调焦控制速度可调,为精确调整摄像机镜头提供情报方便。
  10. 实时监测监视器所监视的摄像机号,设备状态提示丰富明了。
  11. 严谨、科学的操作规范,为准确地控制设备提供方便。
  12. 设备自检、系统总线监测、多协议操作,功能强大。

技术参数

  1. 通讯方式: RS485半双工、RS422全双工、RS232串口
  2. 接口方式: 10PIN压线端子和232接口
  3. 通讯波特率:1200、2400、4800、9600、19200(bps)
  4. 供电电源:DC12V±10%/50HZ
  5. 功耗:小于10W
  6. 外观尺寸:420(L)×260(W)×170(H)毫米

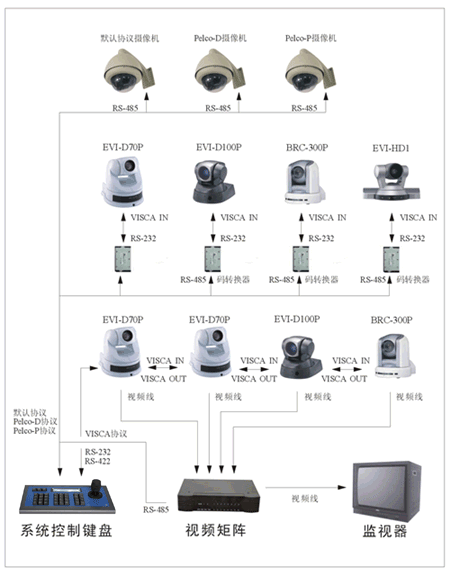

系统图
